电厂汽轮机抹面层开裂、起皮、脱落主要诱因
1. 振动与热胀冷缩：汽轮机启停温差大，缸体持续振动，普通抹面抗振、抗热震性能不足，反复应力作用下开裂起皮。
2. 基层构造缺陷：外层铁丝网未张紧、搭接不足，网体埋置位置不合理，缺少骨架增强作用。
3. 材料选型不当：选用普通建筑抹面砂浆，缺少耐高温纤维改性组分，高温工况下脆化粉化。
4. 施工工艺问题：一次性抹面过厚，未分层施工，未设置膨胀分格缝，热态施工失水过快，加速开裂。
5. 介质侵蚀：冷凝水、蒸汽渗漏、轴承箱漏油侵蚀抹面层，造成局部粉化脱落。
电厂汽轮机抹面层开裂、起皮、脱落不同情况分级处置方案
情况一：运行状态｜局部小面积抢修（零星裂纹、小块脱落）
仅适用于小缺陷，大面积脱落建议停机处理，禁止热态大面积厚抹施工。
1. 彻底敲除开裂、空鼓、起皮部位，周边凿成斜坡过渡，清理松散粉料，露出完整铁丝网基层，处理漏油、渗水源头。
2. 吹扫干净浮灰油污，保持基层干燥。
3. 选用盛世金鼎汽轮机专用稀土复合硅酸盐抹面料，分层薄抹，单层 5‑8mm，待第一层表干后再进行下一层，总厚度控制 8‑12mm；缺陷区域增设耐碱玻纤网局部加强。
4. 自然风干固化，完全固化后涂刷高温防水封闭涂层，隔绝水汽侵入。
配套产品：汽轮机专用稀土复合硅酸盐抹面料，粘结力强，添加耐高温矿物纤维，抗振动抗热冲击，适配汽轮机振动工况，减少后期二次开裂脱落。
情况二：机组停机 A/B 修｜彻底大修修复（大面积开裂、整体起皮脱落，推荐）
1. 拆除清理：全部铲除失效旧抹面层；检查内部保温层，硅酸钙板、陶瓷纤维毡若出现松散、移位、受潮同步更换。检查外层不锈钢拉网，保证网片张紧、搭接≥50mm，网体置于抹面层中部；汽缸法兰、转角、支座预留膨胀间隙，释放热变形应力。
2. 保温层优选配套（盛世金鼎内部保温材料组合）
- 汽轮机缸体本体：硬硅钙石硅酸钙板，耐温 650‑1000℃，抗压强度高，抗振动，是汽轮机缸体经典保温基材；工况严苛机组可复合纳米气凝胶毡，减薄保温厚度，降低热损失。
- 阀壳、导汽管：陶瓷纤维毯 / 板，应对局部高温。
3. 抹面层施工：冷态施工，使用盛世金鼎汽轮机专用抹面料，严格配比，分层薄抹，总厚度 8‑12mm；法兰、缸体转角等振动大部位增设加强网；设置 5‑8mm 膨胀分格缝，填入高温柔性密封料；自然养护充分干燥，完工涂刷高温防水封闭层。
情况三：技改升级｜根治方案（频繁检修机组，规避抹面体系）

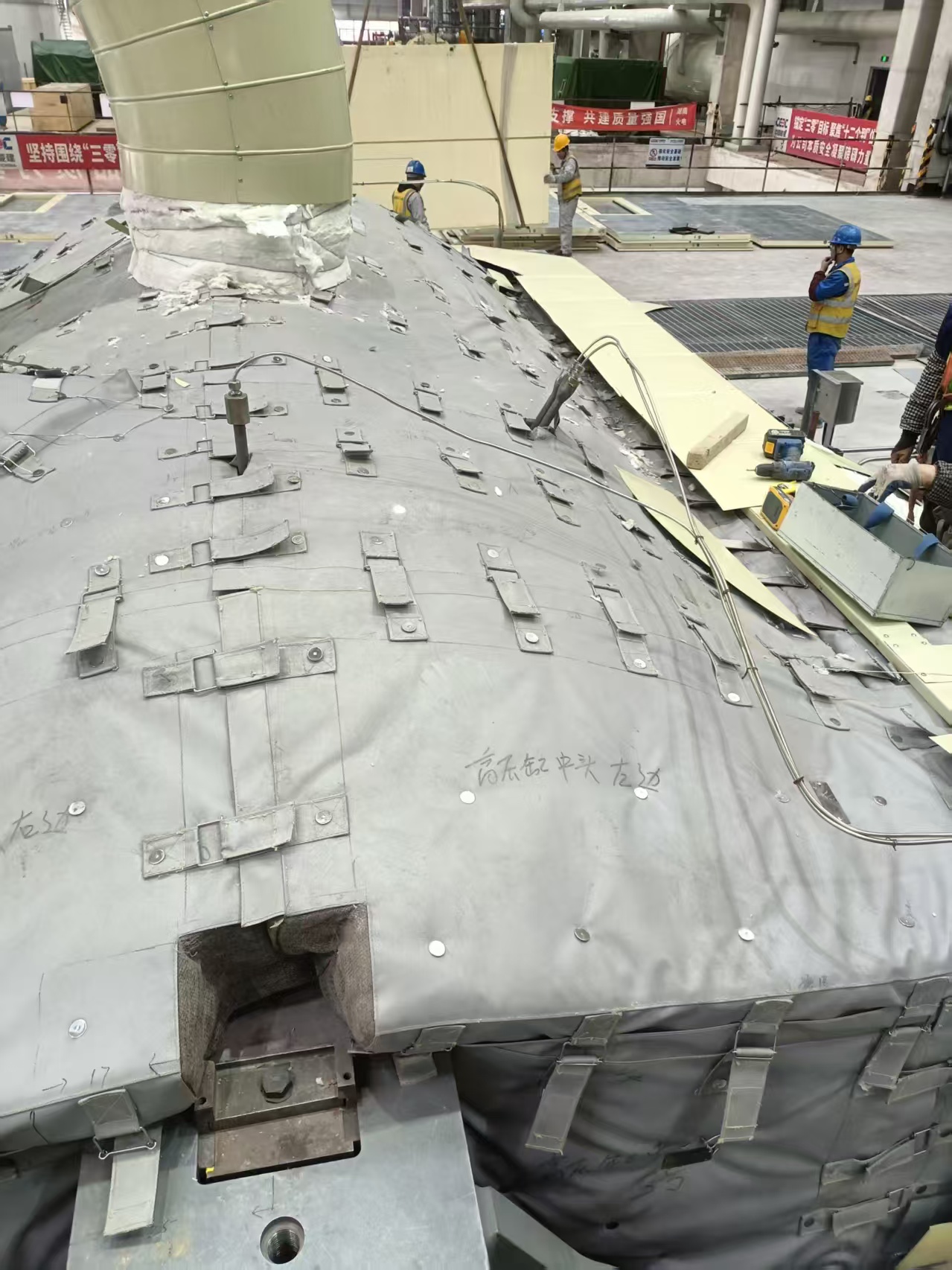

针对汽轮机中分面需要频繁开缸检修，传统抹面每次检修必须砸碎、材料无法复用、检修工期长的痛点，可采用可拆卸保温模块 + 不锈钢外护罩技改方案。
内部采用盛世金鼎硅酸钙板、陶瓷纤维、气凝胶毡复合保温芯材，外部模块化不锈钢护壳螺栓搭扣固定，无需抹面层。检修可直接拆卸，保温模块重复使用，从根源消除抹面层开裂、起皮、脱落问题，降低长期运维成本。
郑州盛世金鼎保温材料产品优势
郑州盛世金鼎深耕电力保温耐火配套，可提供汽轮机专用复合硅酸盐抹面料、硬硅钙石硅酸钙板、陶瓷纤维制品、纳米气凝胶毡全套配套材料，适配火电厂汽轮机缸体、阀壳、导汽管不同工况，覆盖抢修、大修、技改项目需求。
汽轮机专用复合硅酸盐抹面料：按照DL/T 776‑2019电力绝热材料标准开发，复配耐高温矿物纤维与柔性改性组分，粘结强度高，改善抗振、抗热震性能，一定程度耐受油污、水汽侵蚀，适配汽轮机启停交变、持续振动工况。
硬硅钙石型硅酸钙板：硬硅钙石晶相，长期使用温度800‑1000℃，抗压强度高、高温线收缩小，抗振动、不易粉化塌陷，是汽轮机本体保温成熟硬质基材，执行GB/T 10699‑2015《硅酸钙绝热制品》、满足DL/T 776‑2019电力行业绝热材料指标要求。
陶瓷纤维、纳米气凝胶毡：低热导、抗热疲劳，适配局部高温、异形部位，实现保温系统轻量化。
技术服务保障
汽轮机抹面层失效，是工况条件、材料选型、施工工艺多因素叠加结果，并非单纯施工问题。郑州盛世金鼎可参照DL/T 5714‑2024等现行电力行业标准，提供现场勘查、工况选型建议、技术交底、材料配套的系统解决方案，助力电厂解决汽轮机保温开裂、起皮、脱落难题，保障机组安全、节能、长效运行。
