针对铝水台包严苛的高温工况，郑州盛世金鼎推出“纳米隔热板 + 保温密封隔热涂料复合保温内衬整套解决方案”，以刚性板材做主体隔热、柔性密封涂料填充封堵缝隙，整体粘结，辅助隔热，构建无间隙一体化保温体系，从根源解决拼接缝漏热的行业通病，实现台包外壳显著降温、设备安全长效运行。
纳米隔热板 + 保温涂料施工成效说明：
采用纳米隔热板刚性隔热+保温涂料柔性密封复合体系，既发挥了纳米板超低导热、耐高温、核心隔热优势，又通过涂料彻底解决板材拼接缝隙漏热难题，15mm有效保温厚度可稳定实现280℃外壳降温80℃的设计目标，有效降低台包散热损耗、优化现场作业环境、延长设备使用寿命，完全适配铝水台包高温工况长期稳定运行需求。
铝水台包保温纳米隔热板 + 耐高温密封涂料施工步骤：
第一步：基层精细化处理（关键打底工序）
1.彻底清理台包内衬钢壳表面，去除油污、浮锈、灰尘、残留保温碎屑，采用打磨方式处理凸起、毛刺，保证基层平整、干燥、洁净。
2.检查基层缝隙、孔洞，微小缺陷直接用耐高温涂料填补，较大缝隙先用耐高温纤维棉填充找平，确保整体基层无凹凸、无镂空。
第二步：板材预排版与裁切
1.根据台包内壁尺寸进行精准排版，优先采用整板铺设，减少裁切量，降低缝隙漏热风险。
2.异形部位、边角、开孔位置采用专用刀具精准裁切，切口平整无毛刺、无崩边，裁切后清理切口粉尘备用。
3.排版遵循错缝铺贴原则，上下层、左右板材缝隙错开，杜绝通缝、直缝，从根源减少热流失通道。
第三步： 保温涂料打底粘结
1.在台包钢壳基层均匀涂刷第一道保温密封涂料，涂刷厚度均匀，无漏涂、堆积，提升板材与钢壳的粘结附着力。
2.同时在纳米隔热板背面满涂保温涂料，涂层均匀覆盖板面，边缘重点加厚涂刷，保证粘结密封效果。

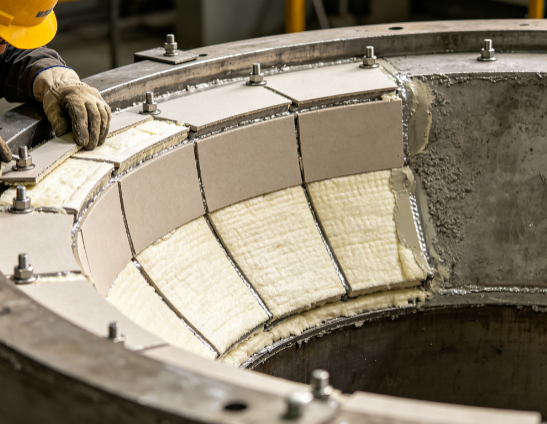

第四步：纳米隔热板铺贴固定
1.采用由下至上、先平面后边角的顺序铺贴，板材紧密贴合基层，用力压实排除内部空气，杜绝空鼓、脱层。
2.板材拼接缝隙严格控制在最小范围，缝隙间距≤2mm，严禁出现宽大缝隙。
3.铺贴完成后采用310S不锈钢锚固件固定，垂直墙面锚固件间距≤300mm，顶面间距≤200mm，锚固深度≥15mm，固定牢固无松动。
第五步：缝隙全密封处理（防漏热核心工序）
1.所有板材拼接缝、裁切缝、边角缝隙、锚固件孔洞，全部采用保温涂料填充密封，缝隙较宽处先嵌入耐高温纤维棉，再涂刷涂料压实，确保无任何透气、透热缝隙。
2. 涂料采用分层填充施工，单次不宜厚涂，待前一层表干后再施工下一层；禁止只做表面抹面、内部留空腔的假密封，圆弧、转角拐角位置涂料适当加厚，保证密封层连续无断点。
3.310S 不锈钢锚固件垫片、螺钉位置涂料必须完全包覆，金属构件严禁外露，消除金属热桥带来的局部热点隐患。
4. 施工过程同步自检，可采用薄钢片探试缝隙，确认内部填实，重点排查错缝搭接部位，杜绝隐蔽贯通透热通道；施工磕碰产生的破损缺口及时修补。
5. 密封完成后进行自然养护，避免遇水、强风直吹，不可未干透直接高温烘炉使用，防止涂料水分汽化起泡鼓包，导致密封失效。
6. 本工序作为关键隐蔽工程，对锚固点位、宽缝、转角等关键位置留存影像记录，纳入验收资料。
纳米隔热板 + 保温涂料施工质量控制要点（保障降温80℃达标）
无通缝控制：所有拼接缝隙必须涂料满填密封，无可见缝隙、孔洞。
粘结密实控制：板材无空鼓、松动、翘边，整体贴合紧密，粘结强度达标，高温下不脱落、不开裂。
厚度达标控制：通过板材铺贴+涂料找平密封，确保整体有效保温厚度达到15mm，满足80℃降温性能需求。
材料性能控制：严格使用指定热面800℃导热系数0.038的纳米隔热板，禁止替换低配材料，涂料涂刷均匀无漏涂。
纳米隔热板 + 保温涂料施工验收标准与测温检测
（一）外观验收
保温内衬表面平整、无破损、无空鼓、无开裂，所有缝隙密封严实，无漏热隐患，锚固件固定整齐牢固，整体成型美观规整。
（二）性能验收（核心达标指标）
台包正常盛放铝水、稳定运行2小时后，采用红外测温仪多点检测外壳温度：原始温度280℃，施工后外壳温度降温≥80℃，最终温度≤200℃，多点测温数据均匀，无局部高温热点即为合格。
（三）隐蔽工程验收
板材排版、缝隙密封、锚固件固定、涂料涂刷厚度等隐蔽工序，施工完成后逐项检查记录，留存施工影像资料，确保工序合规、质量可控。
作为深耕高温保温耐火材料四十余年的源头生产厂家，郑州盛世金鼎可为铝冶炼、铝加工企业提供“材料供应 + 方案设计 + 技术施工指导”一站式服务，针对铝水台包、铝水转运包、熔炼炉、保温炉等不同设备工况，定制适配的复合保温方案，帮助企业降低散热损耗，改善车间高温作业环境，延长设备使用寿命，实现安全生产与节能降本双向收益；
